PE SHEET LINING
저수조 내부에
하나의 보호층을 만듭니다.
PE·PP 시트를 고정하고 전용 장비로 이음부와 코너를 용착해 콘크리트 구조물을 물과 화학물질로부터 보호합니다.
Why sheet lining
반복되는 박리와 부식,
마감 방식을 바꿔야 합니다.
기존 에폭시와 FRP 저수조는 바탕 수분, 온도 변화와 장기간의 수압에 따라 들뜸, 기포, 갈라짐, 배관 부식과 콘크리트 열화가 나타날 수 있습니다. PE 시트 라이닝은 규격 시트를 물리적으로 고정하고 이음부를 융착해 구조물과 물 사이에 독립된 보호층을 형성합니다.
Method comparison
공법별 차이를
한눈에 비교합니다.
공사기간만이 아니라 바탕 조건, 내약품성, 부분보수와 현장 안전을 함께 검토해야 합니다.
| 구분 | PE 라이닝 | 도막계열 | FRP 라이닝 |
|---|---|---|---|
| 시공 방식 | PE 시트를 고정구에 설치하고 이음부를 융착 | 에폭시·폴리우레아 등 액상 재료를 바탕면에 도포 | 유리섬유 매트와 수지를 적층해 경화 |
| 주요 장점 | 내약품·내화학성, 보수 편의성, 습윤면 대응 | 재료 취급과 부분시공이 비교적 간편 | 내마모·내화학성이 우수하고 요철 대응 가능 |
| 확인 사항 | 직사광선 노출과 온도 변화 검토 | 바탕 수분, 기온, 균열과 접착 상태에 민감 | 환기와 작업 안전, 가격과 공기 검토 |
| 공사기간 | 약 9~10일 | 약 3~5일 | 약 15~17일 |
Dedicated equipment
전용 장비로
이음부를 연결합니다.

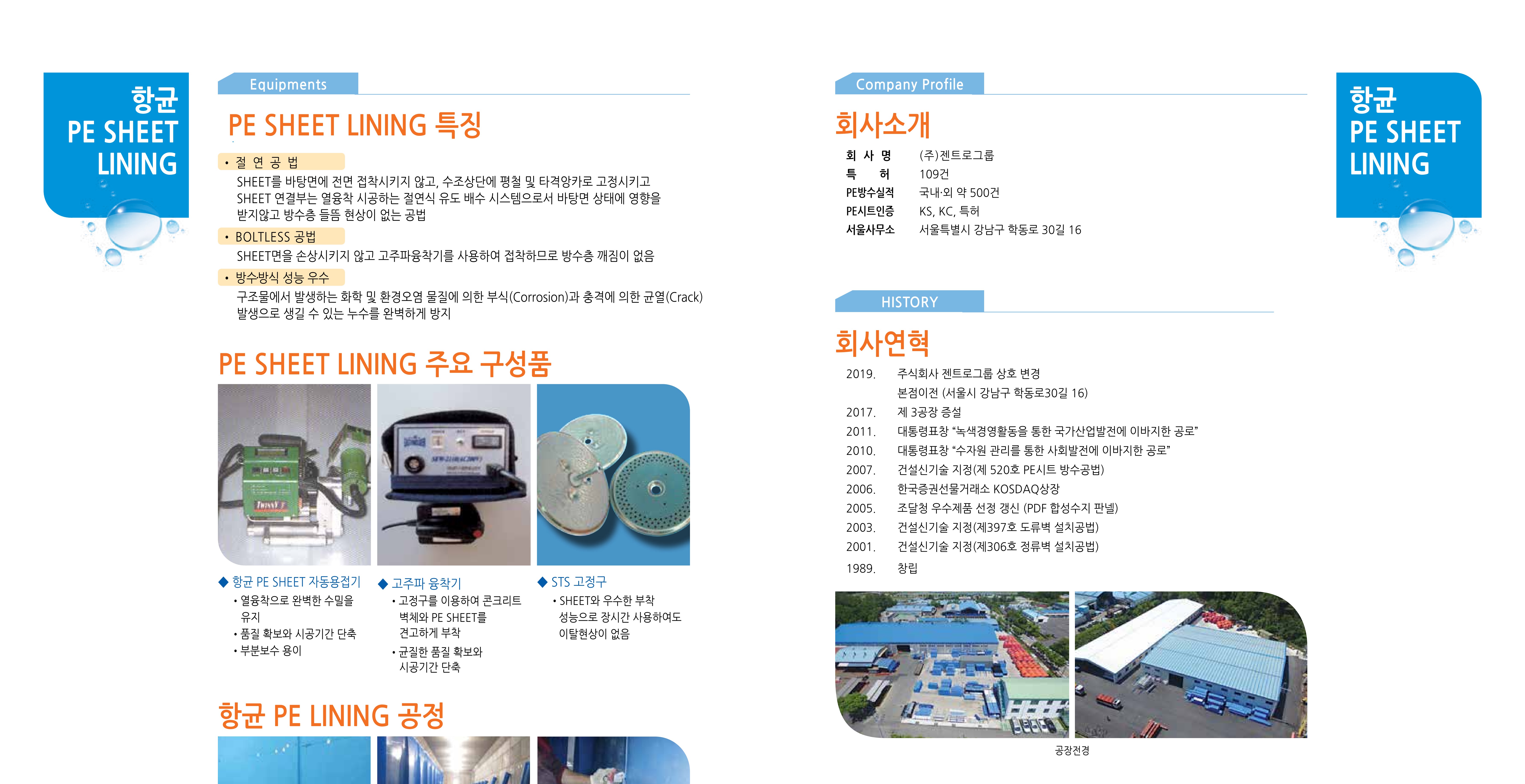

자동융접기로 긴 이음부의 수밀성과 품질을 일정하게 확보하고, 고주파 융착기로 고정구와 시트를 결합합니다. 코너와 배관 주변은 수동 융착으로 마감합니다.
- PE 시트 자동융접기: 일정한 열융착과 시공시간 단축
- 고주파 융착기: 콘크리트 벽체 고정구와 시트 결합
- STS 고정구: 구조물에 시트를 안정적으로 고정
Applications
물이 머무는 다양한 시설에
적용할 수 있습니다.
시설의 용도, 수질, 구조와 노출 환경에 따라 PE 또는 PP 규격을 검토합니다.
배수지·저수조공동주택, 공공시설, 학교의 콘크리트 저장 구조물
양식장신축 또는 기존 양식장 내부 시트 마감
옥외 폐수조화학물질과 환경오염 물질에 노출되는 수조
발전시설 수조부식과 누수 관리가 필요한 산업시설 수조
절염·탈염 탱크기존 저장탱크의 열화부 개선과 내부 보호
원형탱크곡면과 코너를 포함한 맞춤 시트 시공
Installation
고정부터 배관 마감까지
6단계로 진행합니다.
이음부와 모서리, 사다리와 배관 주변은 누수가 발생하기 쉬워 별도 공정으로 관리합니다.
- 01
고정구 시공
바탕면에 규격에 맞춰 고정구를 배치합니다.
- 02
시트 배열
상부를 고정하고 시트를 벽과 바닥에 배치합니다.
- 03
자동 융착
긴 이음부를 전용 장비로 연결합니다.
- 04
고주파 융착
시트와 고정구를 고주파로 결합합니다.
- 05
코너 마감
모서리와 취약부를 수동 융착합니다.
- 06
부속 마감
사다리, 배관과 관통부를 마감·검측합니다.
Technical catalog
사진과 공법 비교를
카탈로그에서 확인하세요.

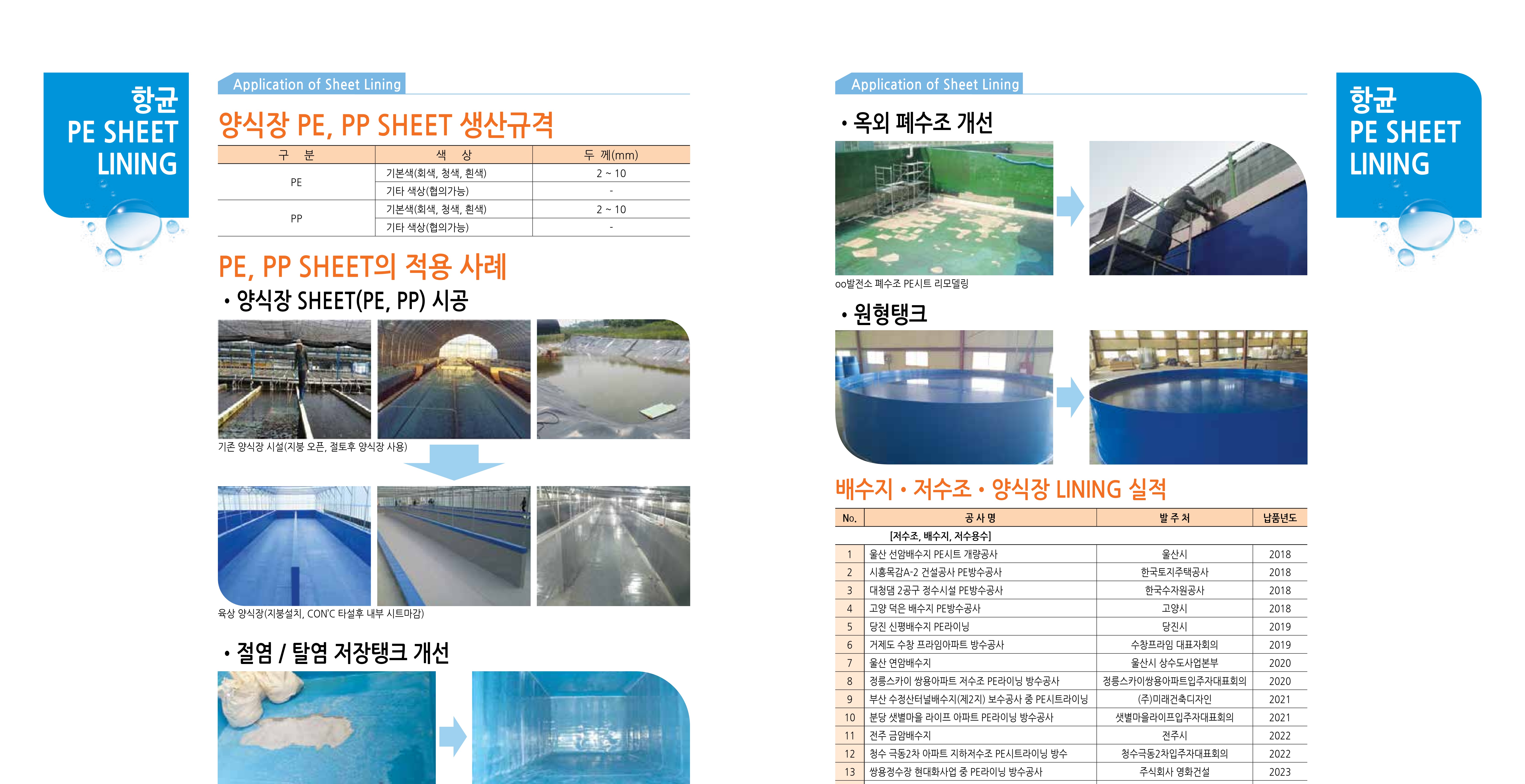

배수지·저수조 시공 전후, 양식장과 산업시설 적용 사례, 장비와 인증 자료가 포함되어 있습니다.
